HobbyHiFi Lautsprecherbausatz

Mikro-HiFi-PA

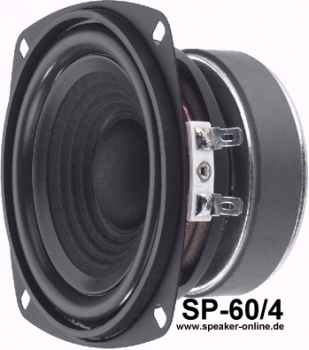

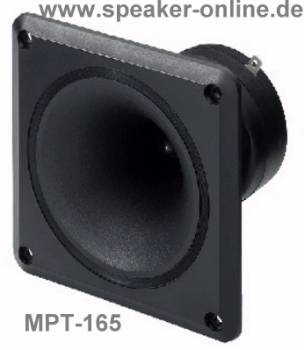

Die HobbyHiFi-Ausgabe 1/2022 stellt auf den Seiten 24-29 den Bausatz Mikro-HiFi-PA vor, der mit bekannten Chassis aus dem Monacor Sortiment bestückt ist. Der eingesetzte SP-60/4 wird auf S.34-35 vorgestellt, das Piezo Hochtonhorn MPT-165 auf den S. 30-31, zum Hochtonhorn gibt es auf S. 32-33 darüberhinaus noch einen interessanten, aber nicht unbedingt erforderlichen Vorschlag zur Hochtönermodifikation.

Wir bieten diesen Bausatz nur als kostengünstigte Version ohne Damping10 , dafür wie alternativ empfohlen, mit entsprechend mehr Dämmwatte an. Weiter kommt keine Platine und kein großes Rundterminal in den Lieferumfang , wir entscheiden uns für Polk25 Polklemmen oder das noch preisgünstigere KlemmTerm 57x57 und die Freiverdrahtung der Frequenzweiche. Das 35mm-Trompeten-Bassreflexrohr ist auf 80mm zu kürzen, für die Innenverdrahtung planen wir 0,8m 2x1,5mm² OFC-LS-Kabel ein, die Chassis werden mit je 4 Stk. schwarzen Zylinderkopfschrauben befestigt.
Die Bauteileauswahl:
L1=0,68mH Rohrkernspule 0,7mm Draht

Mona 176TLR
Ein Bauvorschlag der HobbyHiFi Ausgabe 1/2023 mit dem Monacor SPH-176 und dem Monacor AIRMT-85.

Mona 176GHP
Ein Bauvorschlag der HobbyHiFi Ausgabe 1/2023 mit dem Monacor SPH-176 und dem Monacor AIRMT-85.

Lautsprecherbausatz DESKTOP-TL, CC151

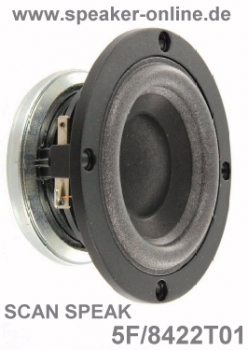

Die HobbyHiFi Ausgabe 1/2015 präsentiert auf den Seiten 8-17 mit dem Bauvorschlag DESKTOP-TL, CC151 eine audiophile Miniatur-Transmissionline 282x100x270 [mm] für Schreibtisch oder Sideboard. Bestückt ist der Bausatz Desktop-Tl, CC151 mit dem SCANSPEAK Breitbänder 5F8422T01 .. klein, stark, musikalisch !

http://www.hobbyhifi.de/Archiv/15/01_15/01_15.html

Ein Bausatz DESKTOP-TL, CC151 enthält bei uns:  1x ScanSpeak 5F8422T01mit Dichtband, 1 Satz Polklemmen verg., ca. 0,5m 2x1,5mm² OFC-LS-Kabel für die Innenverdrahtung, AKF-10 Akustikflies, 0,5VE LS-Dämmwatte weiß
Unsere optimale Bauteileauswahl für die Entzerrungsschaltung:
1x 0,033mH BL71 Backlackdrahtluftspule ( Kein Normwert - Mundorf Sonderanfertigung ! ) , 1x 0,47mH 1mm Luftspule, 15µF MKP, 6,8µF MKP, 6,8Ohm MOX, 22Ohm MOX

Bei uns erhalten Sie für L2= 0,033mH eine Spulen-Sonderanfertigung in Backlackdrahtausführung und keine 0,1mH-Spule zum Selbstabwickeln !

Lautsprecherbausatz Cobra-Horn noch HobbyHiFi 1/2013 unser Lieferumfang:

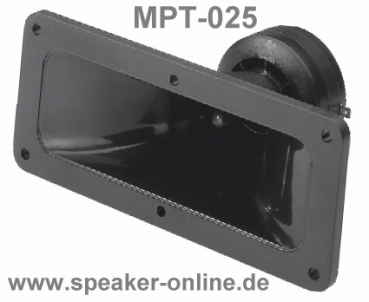

1x Monacor SP-200X , 1x Monacor MPT-025, Dichtband für die Lautsprechermontage,  Polklemmenset, 2,5VE Dämmwatte, 1,5m OFC-LS-Kab, 10 Holzschrauben sw
 + Frequenzweichenteile zur Freiverdrahtung inklusive Impedanzlinearisierung:
 L1=0,47mH-1mm Luftspule ,  L2=1,5mH-0,5mm Luftspule , C1=1,5µF MKP, C2=0,33µF Mcap630 , C3=1,0µF Mcap400 , C4=10µF MKT-250V, R1 entfällt, R2=47Ohm MOX 3W, R3=10Ohm/20W

Bernd Timmermann präsentiert in der HobbyHiFi 1/2013 ( .. zur Heftbestellung ) auf S.10-19 das Cobra-Horn - S.13 ".. Mit dem Cobra-Horn kann man also nicht nur die Puppen tanzen lassen, nein: Auch als feine Hintergrundbeschallung macht es sich hervorragend."

Das Cobra-Horn ist wohl einer, der am meisten unterschätzten Bausätze - es ist absolut bewundernswert wieviel feinen Klang Bernd Timmermanns in seiner Konstruktion aus den preiswerten Treibern zaubert, Piezos haben noch nie so gut geklungen - man glaubt nicht, daß es PIEZOs sind - GRATULATION ! Das schönste dabei ist, daß für ansehnliche Pegel bereits kleine Amps genügen, mit Röhrenamps wird es ein Traum. Dieser Bausatz ist eine Superempfehlung für Leute die den Platz haben das Horn frei zu plazieren !

Bitte beachten Sie - wie allgemein üblich, gehören Leergehäuse oder Holzzuschnitt nicht zum Lieferumfang eines Lautsprecherbausatzes !

Wenn nichts anderes ( z.B. Paar oder Set ) angegeben, dann handelt es sich im Shopangebot immer um 1 Stück eines Bausatzes - für Stereowiedergabe sollten Sie also 2 Stück in den Warenkorb legen !


1 Lautsprecherbausatz Cobra-Horn RBT

Die HobbyHiFi-Ausgabe 5/2015 präsentiert auf den Seiten 52-57 das COBRA-Horn RBT, HxBxT 108,7x33,8x50 [cm] welches mit dem Monacor SP-200X und dem Monacor RBT-95SR bestückt ist.

Lautsprecherbausatz Cobra-Horn RBT nach HobbyHiFi 5/2015 unser Lieferumfang:

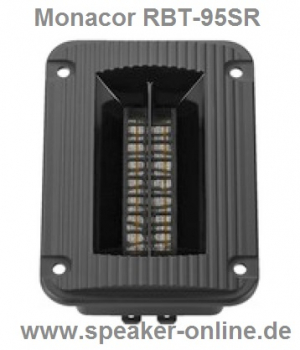

1x Monacor SP-200X  , 1x Monacor RBT-95SR, Dichtband für die Lautsprechermontage, Polklemmenset, 2,5VE Dämmwatte, 1,5m OFC-LS-Kab, 8 Holzschrauben sw
Unsere Bauteileauswahl für die Frequenzweichen zur Freiverdrahtung inklusive Impedanzlinearisierung (R4,C3;L3):
L1=0,47mH-1mm Luftspule, L2=0,15mH-0,7mm Luftspule, L3= 0,22mH-0,7mm Luftspule, C1=1,5µF MKP, C2=2,7µF MKP, C3=15µF Elko glatt, R1=4,7Ohm MOX5, R2=0,68Ohm MOX 5W, R3=68Ohm ( 56Ohm +12 Ohm in Reihe)MOX5W, R4=10 Ohm

Kunden, die vom Piezo-Cobra-Horn auf das Cobra-Horn RBT upgraden möchten, legen bitte die verlinkten Bauteile - sofern benötigt - in den Warenkorb !


Die HobbyHiFi-Ausgabe 2/2014 präsentiert auf den Seiten 8-16 den Highend-Monitor-Bauvorschlag SCAMO 15, der mit hervorragenden und dabei preiswerten Chassis der Scan Speak Discovery-Chassisreihe bestückt ist.

Bei genügend Kundeninteresse oder konkreten Anfragen legen wir Scamo15 wieder auf Lager - ansonsten bleibt es bei der Empfehlung MPR3-RDT aufzubauen  !


Wie immer, achten wir bei der Zusammenstellung des Bausatz-Lieferumfanges darauf ein optimales und sinnvolles  Preis-/Leistungsverhältnis anzubieten.

Ein Bausatz SCAMO15 mit SUPER-Weichenkit enthält bei uns:
1x ScanSpeak 15W8434G00, 1x ScanSpeak R2604/832000
1 Polklemmenset Polk44  (1x rot , 1x sw ), 2x BR-Rohre, 0,5x VE Lautsprecher-PE-Dämmwatte ( ausreichend für ca. 10L ), ca. 50x30x1[cm] graues AKF-10  Lautsprecher-Dämmflies ( doppelt nehmen ! ) ,  Dichtband, 1,5m OFC-LS-Kabel 2x1,5mm², 9 Holzschrauben sw
Unsere  Frequenzweichenbauteile-Auswahl zur Freiverdrahtung für optimalen Klang bei bestem Preis/Leistungsverhältnis  :
Mundorf-Luftspule 1x 2,2mH L140, Mundorf -Luftspule 1x 0,47mH L71,
1x 4,7Ohm Metalloxidwiderstand, 1x10µF MKP 250V,  1x Mundorf Mcap 5,6µF  , 1x Mundorf Mcap630 0,68µF

Teurere Bauteile oder Kondensatoren mit noch höheren Spannungswerten braucht die SCAMO15 absolut nicht - der Klang mit unserer Bauteileauswahl ist excellent - auch mit deutlich teureren Bauteilen werden Sie wohl kaum Verbesserungen hören !
Ab sofort liefern wir die Scamo15 Kits mit den deutlich massiveren Polk44 Polklemmen aus !

Kundenprojekt Scamo 15  -  https://www.lautsprecherforum.com/forum/index.php?id=1343

Alternativ-Bauvorschlag:
Der Wunsch nach einem einfacheren Gehäuse mit Baßreflexrohr hinten und Fertigweiche wurde erfüllt, Lautsprecherbausatz MPR3-RDT !
Ein passender Center-Bauvorschlag wäre MPR3C-RDT.
