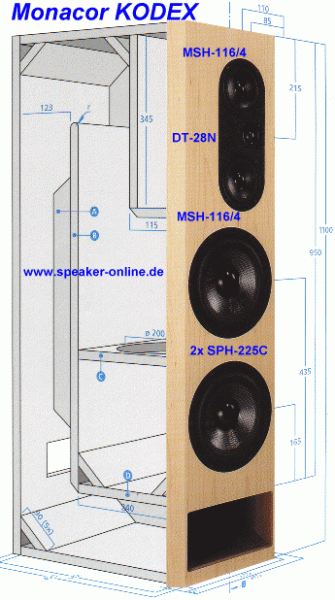

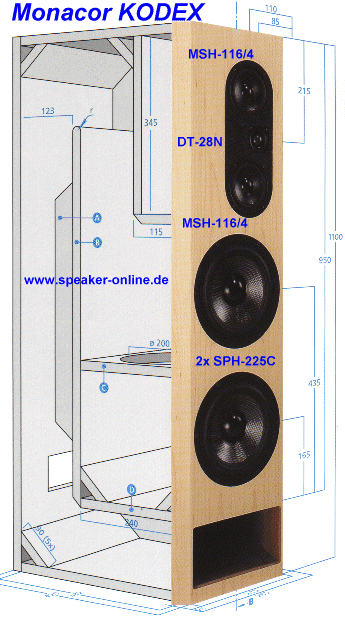

Stückliste KODEX Transmissionlinebausatz:
2x SPH-225C
2x MSH-116/4
1x DT-28N
Zubehörteile:
1x das Bauheft "Lautsprecher-Selbstbau JETZT" ! mit dem Bauplan und der Bausatzbeschreibung
1x MDM-40 , für einen Bausatz wird eine halbe Matte benötigt
1x ST-955G Terminal
8 VE MDM-2 (schwarzes MDM-2 und MDM-3 sind nicht mehr im Monacor Sortiment !)
4m SPC-125 zur Innenverdrahtung
12 MZF-8615
16 MZF-8614
Frequenzweichenteile zur Freiverdrahtung:
L1 LSIF-820 (0,4 Ohm/1,4mm Draht, Ferritkern) nicht mehr im Monacor Sortiment dafür hochwertige Ferrit/Aronit-Kernspule von Monacor
L2 LSI-82T
L3 LSI-82T
L4 LSIP-56 bzw. 0,56mH Luftspule mit 1,2mm Draht
L5 LSIF-820 (0,4 Ohm/1,4mm Draht, Ferritkern) nicht mehr im Monacor Sortiment, dafür Ferrit/Aronit-Kernspule von Monacor
L6 LSIP-39/1 bzw 0,39mH Luftspule mit 1mm Draht
C1 LSC-680NP bzw. 68µF Elko rauh oder besser
C2 LSC-330 bzw. 33µF MKT
C3 LSC-1000NP bzw. 100µF Elko rauh oder besser
C4 LSC-1800NP bzw. 180µF Elko rauh oder besser
C5 LSC-680 bzw. 68µF MKT
C6 LSC-82 bzw. 8,2µF MKT
C7 LSC-10 bzw. 1µF MKT
C8 LSCP-47R bzw. 4,7µF MKP
C9 LSCP-15R bzw. 1,5µF MKP
R1 LSR-120/20 bzw. 12 Ohm / 20W
R2 LSR-120/20 bzw. 12 Ohm / 20W
R3 LSR-120/20 bzw. 12 Ohm / 20W
R4 LSR-56/20 bzw.5,6 Ohm / 20W
R5 LSR-56/20 bzw. 5,6 Ohm / 20W
R6 LSR-120/20 bzw. 12 Ohm / 20W
R7 LSR-33/20 bzw. 3,3 Ohm / 20W
R8 LSR-180/20 bzw.18 Ohm / 20W
R9 LSR-56/20 bzw. 5,6 Ohm / 20W
