TRIPLE-X, ein Celestion Lautsprecherbauvorschlag von Monacor

Mobile Preview: TRIPLE-X Lautsprecherbausatz

NEU

TRIPLE-X, ein Celestion Lautsprecherbauvorschlag von Monacor

Art.Nr.:
Lieferzeit:: kein Liefertermin (Lieferung nur im Inland)
Lagerbestand:: Stück

Bitte nach Stückliste in Warenkorb legen

Beschreibung

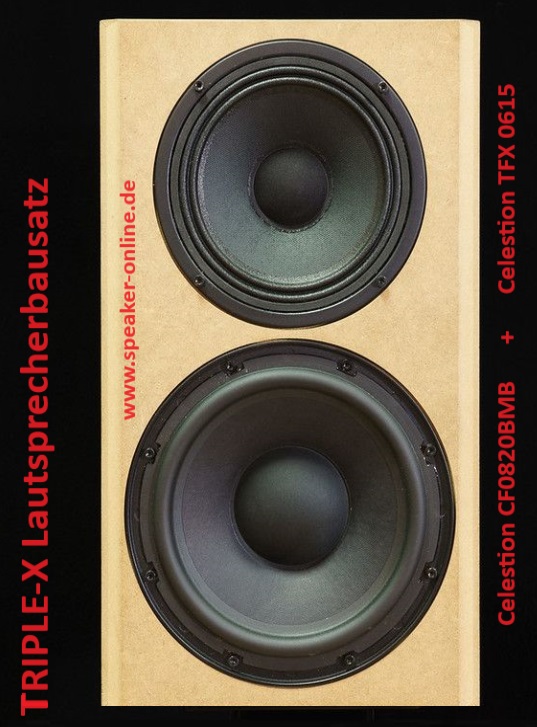

TRIPLE-X Lautsprecherbausatz, ein pegelfestes 3-Wege System mit Koaxiallautsprecher

Die TRIPLE-X Stückliste, die TRIPLE-X Frequenzweichenschaltung und die TRIPLE-X Gehäusezeichnung können sie sich hier unter Dokumente als PDF herunterladen.
Vielen Dank dafür an Frank Kuhl / Monacor!
Legen sie die verlinkten Bauteile bitte in der gewünschten Anzahl in den Warenkorb - die Lieferzeit richtet sich nach der Verfügbarkeit der Einzelkomponenten !

Sie benötigen für einen TRIPLE-X Bausatz:

Tieftöner 1 Stück Celestion CF0820BMB

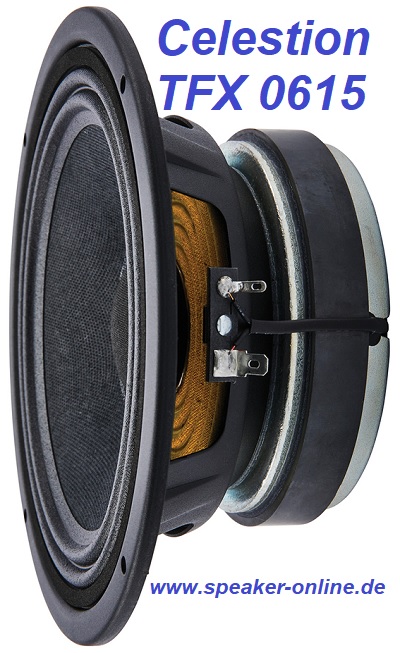

Koaxiallautsprecher 1 Stück Celestion TFX 0615

Frequenzweichen-Bauteile laut Schaltplan:
L1 1 LSI-47T Trafokernspule
L2 1 LSIP-47/1 , 0,47mH Luftspule mit 1mm Draht

L3 1 LSIP-15/2, 0,15mH Luftspule mit 0,85mm Draht
L4 1 LSIP-39/1, 0,39mH Luftspule mit 1mm Draht
C1 1 MKTA-330, 33µF MKT-Folienkondensator 250V
C2 1 MKTA-680, 68µF MKT-Folienkondensator 250V
C3 1 MKTA-82, 8,2µF MKT-Folienkondensator 250V
C4 1 MKTA-47, 4,7µF MKT-Folienkondensator 250V
C5 1 MKTA-82, 8,2µF MKT-Folienkondensator 250V
R1 1 LSR-47/10, Hochlastwiderstand 10W, 4,7Ohm
R2 1 LSR-12/10, Hochlastwiderstand 10W, 1,2Ohm
R3 1 LSR-56/10, Hochlastwiderstand 10W, 5,6Ohm
R4 1 LSR-12/10, Hochlastwiderstand 10W, 1,2Ohm

R5 1 LSR-33/10, Hochlastwiderstand 10W, 3,3Ohm
R6 1 LSR-82/10, Hochlastwiderstand 10W, 8,2Ohm

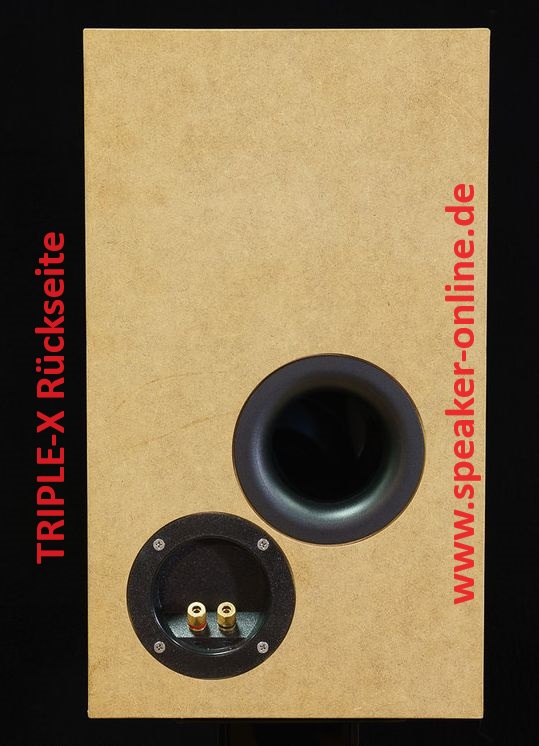

Zubehör
Terminal 1 ST-960GM
Bassreflexrohr 1 BR-70TR (in Originallänge einsetzen)
Dämmung 2x MDM-2
Schrauben 16 Schrauben MZF-8616
Kabel 2m SPC-125, OFC-LS-Kabel 2x2,5mm²

Dokumente

Triple-X Stückliste (12.21 KB)

Triple-X Frequenzweichenschaltung (47.42 KB)

Triple-X Gehäusezeichnung (185.4 KB)

Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
